14直角坐标码垛机

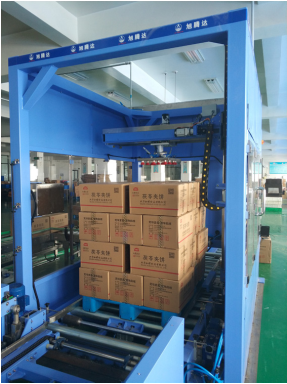

直角坐标码垛机XMD-Z100

TMD-Z100自动码垛机是一台4轴极其紧凑码垛机, 全伺服码垛机的主系统,根据输入的配置清单在托盘上定位实现自动堆垛。

同时可以配合供托盘机、码垛区输送线、进料输送线等组成一套码垛系统,也可单机作业。码垛机按一定排列将纸箱码放在托盘上,进行自动堆码,可堆码多层,然后输出,便于叉车运至仓库储存。本设备采用PLC+操作屏,实现智能化操作管理,简便、易掌握。可大大地减少劳动人员和降低劳动强度。

主要技术参数Main Technical Specification

机器型号Type

XMD-Z100

额定负载rated loading

50-100kg

循环周期recycle time

300次/小时,300times/hour

码垛高度the height of the pallet

高度可达1700mm,up to 1700mm(可根据需求定制can be customized)

每层箱数The  box quantity of each layer

码垛最大支持1200mm*1200mm, the largest L#W:1200*1200mm

抓取方式Grasp type

自闭式吸盘、夹具Self-closing sucker, clamp

码垛纸箱尺寸(长*宽*高)The size of the carton(L*W*H)

支持support 1200mm*1200mm*1700mm

X轴最大行程 X axis maximum travel

1100mm

Z轴最大行程Z axis maximum travel

1500mm

Y轴最大行程Y axis maximum travel

1850mm

重复定位精度repeated positioning accuracy

±2mm

使用电压voltage

380V、50HZ

适用气压air pressure/空气消耗量air consumption

6kg.f/cm  300nl/min

功率power

8kw

设备外形尺寸size

L2930*W1825*H2350

整机重量weight

1350kg
